QJ型井用潛水電泵深井泵（結構圖）
時間：2010/5/11 來源：浙江香蕉视频网站江泵業有限公司
一、結構說明
1.QJ型潛水電泵機組由：水泵、潛水電機（包括電纜）、輸水管和控製開關四大部分組成。潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相鼠籠異歩電動機，電機與水泵通過爪式或中.鍵筒式聯軸器直接；配備有不同規格的三芯電纜：起動設備為不同容量等級的空氣開關和自耦減壓起動器、輸水管為不同直徑的鋼管製成，采用法蘭聯接，高揚程電泵釆用閘閥控製。
2.潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上：導流殼采用嫘紋或螺栓聯成一體。
3.高揚程潛水泵上部裝有止回閥，避免停機水錘造成機組破壞。4.潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。
5.潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由於溫度引起的壓力變化；電機繞組采用聚乙烯絕緣，尼龍護套耐水電磁線，電纜聯接方式按QJ型電纜接頭工藝， 把接頭絕緣脫去刮淨漆層，分別接好，焊接牢固，用生橡膠繞-層。再用防水粘膠帶纏2~3層，外麵包上2〜3層防水膠布或用水膠粘結包一層橡膠帶（自行車裏胎〉以防滲水。
6.電機密閉，采用精密止口螺牷，電纜出口加膠塾進行密封。
7.電機上端有一個注水孔，有一個放氣孔，卜部打個放水孔。
8.電機下部裝有上卜—止推軸承，止推軸承上有溝槽用幹冷卻，和它對磨的是不鏽鋼推力盤，承愛水泵的上廠軸向力。

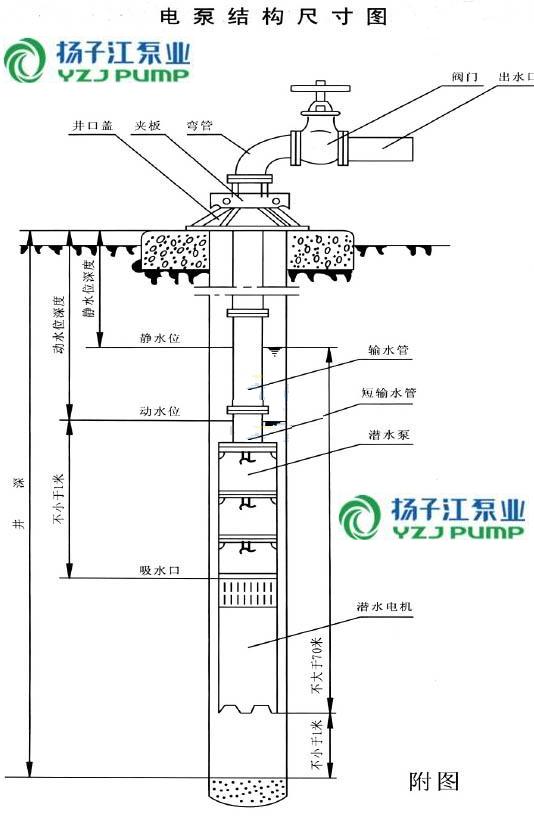

二、結構圖
