YM109 係列合金對碳化矽石墨機械密封件安裝尺寸

時間：2013/3/7 來源：浙江香蕉视频网站江泵業有限公司

主要技術參數
一、範圍：水、油、弱酸、弱堿、汙水等介質。
二、溫度：丁腈橡膠：-20℃∽100℃ 氟橡膠：-20℃∽180℃
三、壓力：≤1 MPa

YM109 係列合金對碳化矽石墨機械密封件安裝尺寸

型號	d	D	D1	D2	L	L1	E	備注
109-18	18	33	29	33	27	19.5	7.5	如果長度不夠安裝，可以加墊。
109-20	20	35	33	38	29	21.5	7.5
109-25	25	40	38	44	30.5	23	7.5
109-30	30	45	44	50	34	26.5	7.5
109-35	35	50	50	59	36	28.5	7.5
109-40	40	58	55	64	39	30	9
109-45	45	63	60	70	39	30	9
109-50	50	70	65	77	40	30.5	9.5
109-55	55	75	72	83	46	35	11
109-60	60	80	79	91	49	38	11
109-65	65	85	84	96	51	40	11
109-70	70	92	90	103	51	40	11
109-75	75	97	95	110	51	40	11
109-80	80	105	100	116	52	40	12
109-85	85	110	107	124	55	41	14
109-90	90	115	114	131	59	45	14
109-95	95	120	119	136	60	46	14
109-100	100	125	124	140	61	47	14

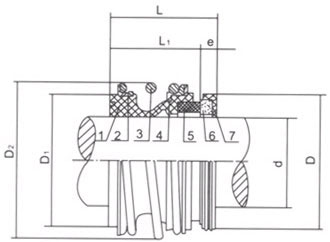

1.橡膠波紋管 2.後緊圈 3.彈簧 4.前緊圈動環 6.靜環 7.靜環密封墊

本係列產品屬單端麵、單彈簧、非平衡橡膠波紋管機械密封，可以任意旋向。
109係列是常用的密封，結構參照國外的同類產品設計，它設計精巧、外形美觀，具有多種功能，通過動環更換成各種材料。可在含有顆粒的廢水、汙水中應用。109係列也可用於串聯式或背對背式的雙端麵密封。
