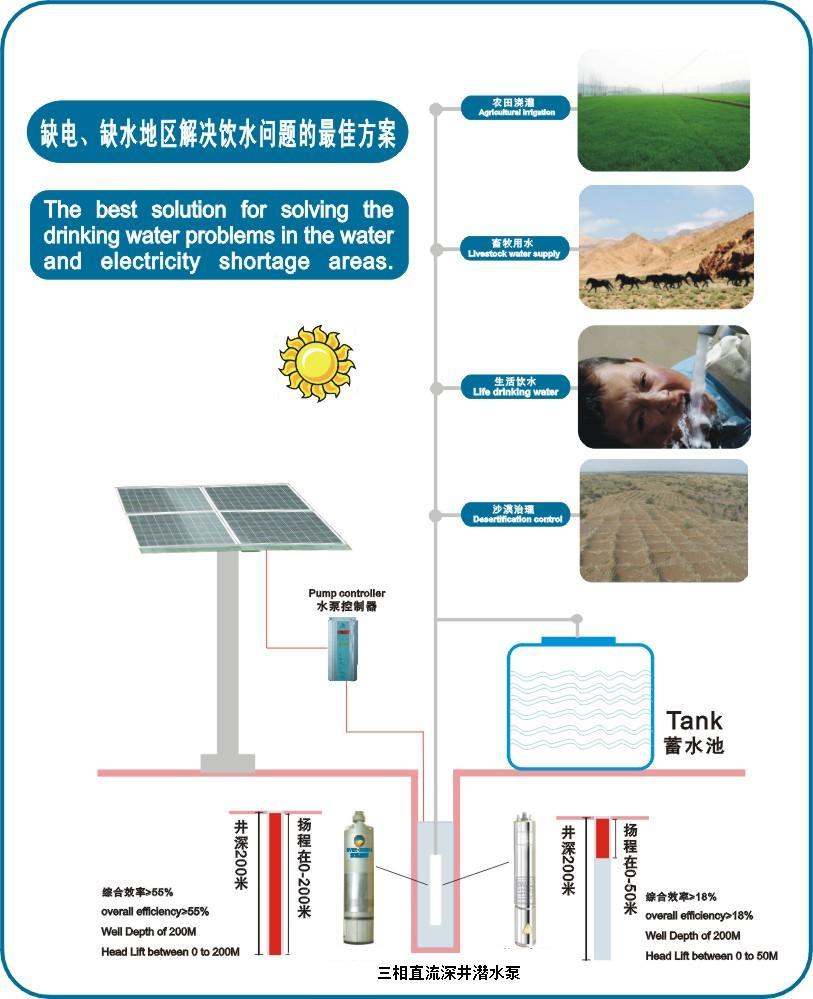

太陽能深井潛水泵工作原理圖

時間：2012/11/23 來源：浙江香蕉视频网站江泵業有限公司

應用範圍　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　直流太陽能水泵主要用於村莊或戶用供水、牲口飲水及農場灌溉、野外宿營供水、邊遠無電地區供水、降低地下水位、增壓及各種工業用途；可以在小直徑4英寸的管道井或開口中使用，也可以在各種湖泊、水塘和河渠等水源中取水。
產品特點　　　　　　　　　　　　　　　　　　　　　　　　　
直流太陽能水泵包括太陽能電池陣列、水泵控製器和直流水泵等三個主要部分.結構合理,密封性好,噪音低,流量大.
水泵由無位置傳感器的永磁直流無刷電動機連接潛水泵（離心泵）組成，通過水泵控製器驅動。
電機結構簡單可靠、體積小、重量輕。
采用定轉子雙瓷封專利技術做絕緣防水處理，在繞組絕緣強度達到了500兆歐以上。
控製器設計功能完善，具有MPPT、過流、欠壓、防止無水運轉等多種保護。
綠色環保,太陽能直接供電,低壓直流,節能安全.

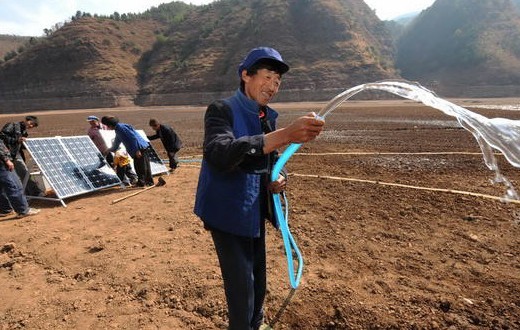

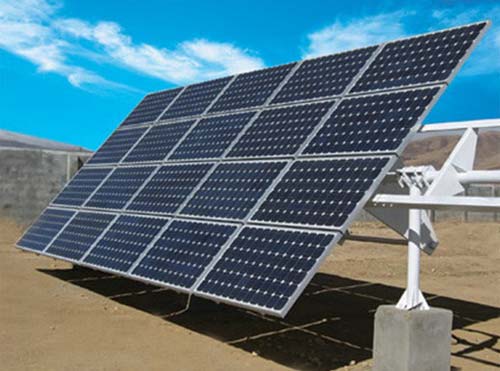

　　太陽能深井潛水泵是以太陽能電池板將光能轉化成電能，再配以低壓專用太陽能水泵組合而成，無需鋪設電纜線，方便實用，操作簡單。有陽光時，抽水機自動抽水，無陽光可以連續抽水。配備電源可保證連續抽水，穩定電壓下工作。適用範圍：陽光充足、偏遠無電力供應的家庭、草原牧區、工作基站生活飲用水、庭院灌溉等,陰雨天都可以連續使用。

　　一、產品概述：太陽能井用潛水泵是電機與水泵直聯一體潛入水中工作的提水機具，由潛水泵、潛水電機、輸水管、電纜和啟動保護裝置，太陽能電池板等組成。它適用於陽光充足、偏遠無電力地區供應地區從深井提取地下水，也可用於河流、水庫、水渠等提水工程，應用於農田灌溉及高原山區的人畜用水，特別適用於工礦業、養殖業、農業、建築業及家庭式（或山地送水使用）。
　　
二、主要特點：
1、電機、水泵一體，潛入水中運行，結構簡單，節能高效，安全可靠。
2、對井管、揚水管無特殊要求，鋼管井、灰管井、土井等均可使用，在壓力許可下，鋼管、膠管、塑料管等均可作揚水管使用。
3、揚程高，造型美觀、重量輕、無噪音、無汙染，對安放環境適應性強，大幅節省工程造價，不影響建築、自然景觀。
4、安裝、使用、維護方便簡單，占地麵積小。
5．防沙防凍結構，入水深度20米，自動熱保護。
6．引進國外泵業公司領先的製泵技術生產的高性能耐磨型電泵，動力部份配用目前國際先進技術生產的不鏽鋼潛水電機，對水質絕對無汙染。選用優質不鏽鋼外殼、軸芯、聯軸器、入水座和泵頭（或銅合金入水座、泵頭），高強度抗耐磨新型複合高分子材料葉輪和不鏽鋼導流殼，全新“浮動式”結構葉輪在工作期間對電機無軸向壓力。

太陽能潛水泵規格明細表
型號	電機功率(kw	電壓	直流控製器	流量/揚程（佳使用範圍）	配備電池板功率
4DC/1.5/5	0.37KW	60V	DC/0.37	1t/35m 1.5t/30m 2t/25m	0.55KW
4DC/1.5/7	0.55KW	60V	DC/0.55	1t/48m 1.5t/43m 2/34m	0.75KW
4DC/1.5/10	0.75KW	60V	DC/0.75	1t/68m 1.5t/59m 2t/48m	1.1KW
4DC/1.5/14	1.1KW	110V	DC/1.1	1t/92m 1.5t/81m 2t/78m	1.5KW
4DC/1.5/20	1.5KW	110V	DC/1.5	1t/132m 1.5t/119m 2t/96m	2.2KW
4DC/1.5/27	2.2KW	110V	DC/2.2	1t/180m 1.5t/160m 2t/130m	3KW
4DC/1.5/40	3KW	220V	DC/3	1t/268m 1.5t/239 2t/191m	4KW
4DC/3/5	0.75KW	60V	DC/0.75	2.5t/36m 3t/35m 4t/29m	1.1KW
4DC/3/9	1.1KW	110V	DC/1.1	2.5t/59m 3t/58m 4t/49m	1.5KW
4DC/3/11	1.5KW	110V	DC/1.5	2.5t/81m 3t/75m 4t/60m	2.2KW
4DC/3/15	2.2KW	110V	DC/2.2	2.5t/110m 3t/103m 4t/81m	3KW
4DC/3/21	3KW	220V	DC/3	2.5t/152m 3t/145m 4t/115m	4KW
4DC/4/4	0.75KW	60V	DC/0.75	3t/28m 4t/25m 5t/21m	1.1KW
4DC/4/6	1.1KW	110V	DC/1.1	3t/43m 4t/41m 5t/38m	1.5KW
4DC/4/8	1.5KW	110V	DC/1.5	3t/58m 4t/54m 5t/49m	2.2KW
4DC/4/12	2.2KW	110V	DC/2.2	3t/90m 4t/84m 5t/69m	3KW
4DC/4/16	3KW	220V	DC/3	3t/118m 4t/107m 5t/91m	4KW
4DC/6/5	1.1KW	110V	DC/1.1	4t/35m 6t/30m 7t/25m	1.5KW
4DC/6/7	1.5KW	110V	DC/1.5	4t/48m 6t/41m 7t/38m	2.2KW
4DC/6/10	2.2KW	110V	DC/2.2	4t/64m 6t/58m 7t/49m	3KW
4DC/6/15	3KW	220V	DC/3	4t/99m 6t/88m 7t/69m	4KW
4DC/8/5	1.5KW	110V	DC/1.5	5t/30m 8t/26m 10t/20m	2.2KW
4DC/8/8	2.2KW	110V	DC/2.2	5t/45m 8t/40m 10t/32m	3KW
4DC/8/12	3KW	220V	DC/3	5t/69m 8t/58m 10t/45m	4KW
4DC/10/5	1.5KW	110V	DC/1.5	8t/25m 10t/20m 12t/14m	2.2KW
4DC/10/7	2.2KW	110V	DC/2.2	8t/34m 10t/27m 12t/18m	3KW
4DC/10/11	3KW	220V	DC/3	8t/51m 10t/40m 12t/28m	4KW
2.本品在白天陽光充足時無需配備蓄電池，如若晚上使用，則需配備蓄電池。
3.本公司采用分體式水泵，可隨顧客需求的流量揚程配備定做相應的產品。
