單螺杆泵選型數據參考

時間：2012/10/11 來源：浙江香蕉视频网站江泵業有限公司

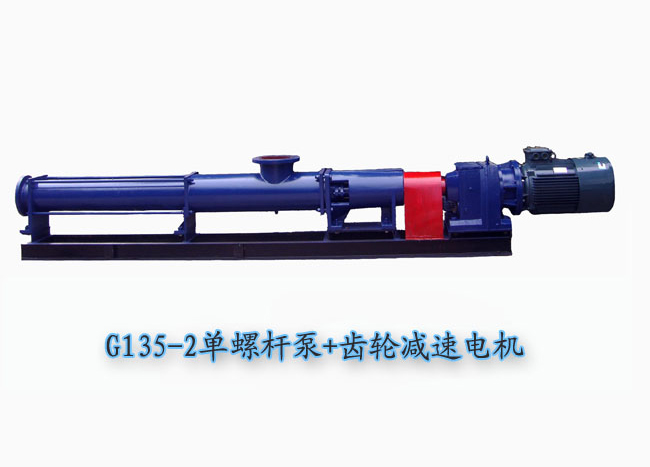

G135-2單螺杆泵圖

一、單螺杆泵性能參數（試驗介質20℃清水）

標準
型號
Standard model

每100轉理論流量
Theoretical flow(L)/100 revolutions

允許工作壓力(MPa)
Allowable max particulate size (mm)

允許大顆粒粒徑
Allowable max particulate size(mm)

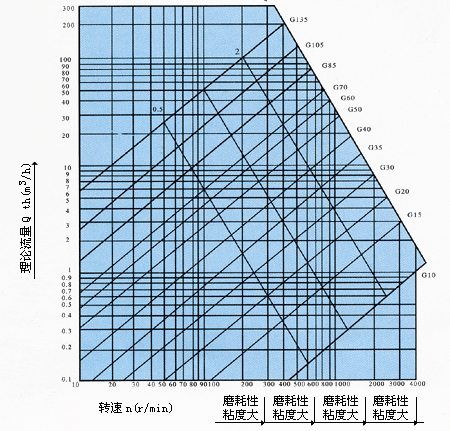

轉速流量近似成正比關係
Rotation flow is approximate to proportion

泵合理流量範圍(m3/h)
Rational flow range of pump(m3/h)

佳工作
轉速
Optimum working rotation velocity(r/min)

配套電機
功率(KW)
Power of the matching motor(kw)

吸入法蘭
Pump-in flange

排出法蘭
Pump-out flange

配套代號
與方式
Matching code and mode

泵400r/min 時流量(M3/h)
Flow(m3/h)when the pump is 400r/min

孔徑
(mm)
Orifice size (mm)

通徑
(mm)
Though oath (mm)

孔徑
(mm)
Orifice size (mm)

通徑
(mm)
through path (mm)

可選方式(代號)
Options(code)

有以下多種配套方式
A suite of configuration available as shown as below

G15-1

1.63

0-0.6

3

0.3

0.3-0.8

400-1000

0.55-0.75

125

50

110

40

1.2.3.4.
5.

1、表示6極電機直帶
Indicating the straight belt of motor with 6 steps
2、配減速箱與普通4極電機
With reducer casing and normal motor of 4 step
3、配減速箱與防暴電機
With reducer casing and rxplosion-proof motor
4、調速電機或無級變速電機直帶
Straight belt of variable speed motor or stepless variable speed motor
5、配減速箱與調速電機（或無級變速電機）
WIth reducer casing asd variable speed motor (or stepless variable speed motor)
6、采用皮帶輪減速背包式安裝
Installation of belt pulley by reducing kit
7、采用皮帶輪減速旁置式安裝
installation of belt pulley by side reducer
8、配減速箱與6極電機
With reducer casing and motor with 6steps
9、配減速箱與8極電機
With reducer casing and motor with 8 steps
注：客戶可根據工況需要選擇直立式安裝單螺杆泵
Note:Customers can select vertical single screw pump as required by the behaviors

G15-2

1.63

0-12

3

0.3

0.3-0.8

400-1000

0.75-1.1

125

50

110

40

G15-3

1.63

0-18

3

0.3

0.3-0.8

400-1000

1.1-1.5

125

50

110

40

G15-4

1.63

0-2.4

3

0.3

0.3-0.8

400-1000

1.5-2.2

125

50

110

40

G25-1

6.27

0-0.6

5

1.2

1-3.4

400-900

1.1-1.5

125

50

110

40

G25-2

6.27

0-1.2

5

1.2

1-3.4

400-900

1.5-2.2

125

50

110

40

G25-1A

12.65

0-0.6

5

2.4

2-5.5

400-900

1.5-2.2

125

50

110

40

G35-1

13.11

0-0.6

6

2.7

4-6

400-900

2.2-3

145

65

145

65

G35-2

13.11

0-1.2

6

2.7

4-6

400-900

3-4

145

65

145

65

G40-1

24.91

0-0.6

8

5.0

6-8

400-800

2.2-3

145

65

145

65

G40-2

24.90

0-1.2

8

5.0

6-8

300-600

4-4.5

160

80

160

80

G40-3

24.90

0-1.8

8

4.8

6-8

300-500

5.5-7.5

160

80

160

80

G40-4

24.90

0-2.4

8

4.5

6-8

300-500

7.5-11

180

100

145

65

G50-1

49.62

0-0.6

10

10.5

8-13

300-500

4-5.5

160

80

160

80

2.3.4.5

G50-2

49.62

0-1.2

10

10.5

8-13

300-500

7.5-11

170

100

160

80

G50-3

49.62

0-1.8

10

10.0

8-13

300-500

11-15

200

125

180

100

G50-4

49.62

0-2.4

10

10.0

8-13

250-400

15-18.5

200

125

180

100

G60-1

103.91

0-0.6

11

20.0

13-20

300-450

7.5-11

170

100

160

80

2.3.5.
6.7

G60-2

103.91

0-1.2

11

20.0

13-20

300-450

11-15

170

100

160

80

G60-3

103.91

0-1.8

11

20.0

13-20

300-400

15-18.5

200

125

180

100

G60-4

103.91

0-2.4

11

19.0

13-20

300-400

18.5-22

200

125

180

100

G70-1

105.10

0-0.6

13

24.0

20-24

300-450

11-15

200

125

180

100

G70-2

105.10

0-1.2

13

24.0

20-24

250-400

15-18.5

200

125

180

100

G70-A1

105.12

0-0.6

13

30.0

24-30

300-450

11-15

210

125

210

125

G85-1

221.60

0-0.6

15

43.0

30-35

250-350

15-18.5

210

125

210

125

G85-2

177.60

0-1.2

15

35.0

28-53

250-350

18.5-22

210

125

210

125

G85-3

201.60

0-1.8

15

40.0

30-35

250-350

30-37

280

200

295

200

G85-4

198.50

0-2.4

15

39.0

25-32

200-300

37-45

280

200

295

200

2.3.5.
6.7.8

G105-1

400.43

0-0.6

18

74.0

35-50

250-350

22-30

280

200

295

200

G105-2

400.43

0-1.2

18

74.0

35-50

250-350

37-45

280

200

295

200

2.3.5.
7.8.9

G110-1

532.40

0-0.6

24

105.0

50-80

200-300

22-30

280

200

295

200

G110-2

532.40

0-1.2

24

105.0

50-80

200-300

30-37

280

200

295

200

G110-3

532.40

0-1.8

24

100.0

50-80

200-300

37-45

280

200

295

200

G110-4

530.40

0-2.4

24

98.0

45-76

180-280

45-75

280

200

295

200

G120-1

764.64

0-0.6

30

146.0

80-110

200-300

30-37

280

200

295

200

G120-2

764.64

0-1.2

30

146.0

80-110

200-300

37-45

280

200

295

200

G135-1

835.58

0-0.6

35

160.0

110-130

150-280

37-45

280

200

295

200

G135-2

835.58

0-1.2

35

160.0

110-130

150-280

55-75

280

200

295

200


二、根據泵輸送介質的理化性能選擇泵的材料組合

天然橡膠
NR

丁晴橡膠
NBR

食品橡膠
FOOD-ORTENTED RUBBER

乙丙橡膠
EPDM

氟橡膠
FPM

水（含汙水）
Water (includng waste water)

◎

◎

●

◎

●

動、植物油
Animal oil and vegetable oil

×

◎

●

×

◎

礦物油
Mineral oil

×

●

●

×

◎

氨水
Ammonia water

×

●

●

×

×

脂肪族濃劑
Fatty solvernts

×

×

×

×

●

芳香族濃劑
Aromatic solvents

×

×

×

×

●

濃堿
Thick alkaline

●

●

●

●

●

濃硝酸
thick nitric acid

×

×

×

×

▲

冰醋酸
glacial acetic acid

×

●

●

×

●

稀硫酸
thin sulfuric acid

×

×

×

●

●

濃硫酸
thick sulfuric acid

×

×

×

▲

●

稀鹽酸
thin hydrochioric acid

●

●

●

●

●

濃鹽酸
thick hydrochioric acid

×

×

×

●

●

熱水
Hot water

×

▲

▲

●

×

汽油
Gasoline

×

●

●

×

●

煤油
Kerosene

×

●

●

×

◎

柴油
Diesel oil

×

●

●

×

●

氯化烴
Chiorated hydrocarbon

×

×

×

×

▲

含酮類物料
Ketone containing materials

×

×

×

×

▲

含醇類物料
Alcohol containing materials

●

●

●

●

●

含脂類物料
Fat containing materials

×

×

×

●

×

含醚類物料
Easter containing materials

×

×

×

●

×

泥漿
Slurry

●

●

▲

●

▲

耐高溫度
Max.temperrature resistance

70℃

90℃

90℃

180℃

130℃

耐磨性 Wear resistance

◎

●

●

◎

◎

耐老化
Aging resistance

●

●

●

◎

◎

耐臭氧
Ozene resistance

×

×

×

◎

◎

耐輻射
Radiation resistance

▲

▲

▲

▲

×

耐燃性
Fire reasistance

×

●

●

◎

×

抗蒸汽
Steam resistance

●

●

●

◎

◎

注：a、食品橡膠不含對人體有害的添加劑
NOte:a.the food-oriented rubber does not contain assitives detrimental to human health　
b、◎優　 ●良 ▲一般 ×不行

轉子、過流部件材質
Aterials for rotor and overcurrent parts

性能用途
Performance and applications

45 HT200

防腐能力差，適用一般介質
With poor corrosion resistance, it is suitable for ordinary media.

1Cr18Ni9Ti ZG1Cr18Ni9Ti

耐一般腐鍾介質
resist ordinary corrosive media

1Cr8Ni12Mo2Ti ZG1Cr18Ni12M02Ti

耐酸堿
resist acids and alkaline



三、如果介質中含有顆粒狀固體或纖維物時，應開始從下表中選擇適用的小規格的泵。
按輸送介質中含有大固體顆粒直徑和纖維長度選泵。
泵規格：
A、G型泵（單位：mm）
A、G type pumps

泵規格
Pumps specification

G15

G25

G35

G40

G50

G60

G70

G85

G110

G120

G135

允許大顆粒直徑
Allowable max.size of particle (m.m)

3

5

6

8

10

12

13

15

24

30

35

允許大纖維長度
Allowable max.length of fiber (mm)

40

60

80

100

120

150

160

200

280

300

520


B、TYG型泵（單位：mm）
B、TYG type pumps

泵規格
Pumps Specification

TYG2

TYG3

TYG4

TYG5

TYG6

TYG8

TYG10

TYG12

TYG14

允許大顆粒直徑
Allowable max.size of particle (m.m)

3

4

6

8

10

13

17

20

24

允許大纖維長度
Allowable max.length of fiber (mm)

25

37

50

63

75

100

125

150

175


介質中固體的含量一般不超過40%，如固體為粉末微粒時含量高可達60%或更高，如水煤液等。

四、按泵輸送不同的介質時的轉速範圍

如果介質中含有磨蝕性物料，必須根據其磨蝕性程度，按表五降低泵的運行轉速，以保證泵有足夠的壽命。

五、按介質含有磨蝕性物料情況，泵所允許的高運行轉速。
A、G型泵

泵規格
pumps specification



無磨蝕
No wear

輕磨蝕
Light wea

中等磨蝕
Moderrate wear

嚴重磨蝕
Serious wear

G15

nmax(r/min)

2570

1290

720

385

Qmax(m3/h)

2.15

1.08

0.6

0.32

G25

nmax(r/min)

1575

780

550

275

Qmax(m3/h)

5.46

2.7

1.91

0.95

G35

nmax(r/min)

1250

720

520

265

Qmax(m3/h)

8.77

5.05

3.65

1.86

G40

nmax(r/min)

1035

685

490

255

Qmax(m3/h)

15.41

10.2

7.29

3.8

G50

nmax(r/min)

880

610

440

245

Qmax(m3/h)

24.68

17.11

12.34

6.87

G60

nmax(r/min)

755

555

385

230

Qmax(m3/h)

38.23

28.11

19.5

11.65

G70

nmax(r/min)

725

550

380

220

Qmax(m3/h)

42.87

32.53

22.47

13.01

G85

nmax(r/min)

635

530

355

215

Qmax(m3/h)

71.75

59.89

40.11

24.29

G110

nmax(r/min)

500

460

310

180

Qmax(m3/h)

146.93

135.18

91.1

52.9

G120

nmax(r/min)

450

395

260

160

Qmax(m3/h)

195.34

171.47

112.86

69.46

G135

nmax(r/min)

435

380

250

150

Qmax(m3/h)

218.09

190.52

125.34

75.2


TYG型轉定子：

B、TYG型泵

泵規格
pumps specification



無磨蝕
NO wear

輕磨蝕
Light wear

中等磨蝕
Moderate wear

嚴重磨蝕
Serious wear

TYG2

nmax(r/min)

3000

1600

890

475

Qmax(m3/h)

3.66

1.95

1.09

0.58

TYG3

nmax(r/min)

2110

1060

740

370

Qmax(m3/h)

8.82

4.43

3.09

1.55

TYG4

nmax(r/min)

1580

950

665

355

Qmax(m3/h)

15.77

9.48

6.64

3.54

TYG5

nmax(r/min)

1270

890

635

350

Qmax(m3/h)

24.87

17.43

12.43

6.85

TYG6

nmax(r/min)

1190

830

595

330

Qmax(m3/h)

40.5

28.25

20.25

11.23

TYG8

nmax(r/min)

935

695

485

275

Qmax(m3/h)

75.32

55.99

39.07

22.15

TYG10

nmax(r/min)

780

610

415

245

Qmax(m3/h)

122.62

95.89

65.24

38.51

TYG12

nmax(r/min)

680

595

390

240

Qmax(m3/h)

185.14

162

106.18

65.34

TYG14

nmax(r/min)

600

540

340

215

Qmax(m3/h)

259.2

233.28

146.88

92.88

注：1、表列流量Qmax係統p=0時，相應轉速的理論值。
2、各類含磨蝕性物料介質舉例：
A、無磨蝕介質：淡水、油、漿汁、甘油、血液、肥皂水等；
B、輕磨蝕介質：軟質泥漿，含水95%以上的汙泥，如活性汙泥水，精糖廢液，農畜屎尿，工業廢等；
C、中等磨蝕介質：含有固體物料的泥漿，含水85%以上的泥漿，如塗料，糖蜜，研削液，石膏泥漿等；
D、嚴重磨蝕介質：水煤漿，含有磨蝕性物質的漿液，含水率50%以上的汙泥，如研磨液，溫泉泥，PVC漿料
，粘土，脫水占結劑等。
D、輸送介質的粘度也是選泵需要的一個因素，泵的運行轉速隨著介質的粘度而降低，若粘度達到150000
mpa以上時，一般結構的泵無法吸入，則必須增設喂料器等特殊設計。 　　

六 按泵輸送介質粘度的合適轉速（粘度單位：mpa.s）
A、G型

泵規格
pumps specification



1～1500

1500～3000

3000～10000

10000～25000

25000～50000

50000～100000

100000～150000

150000以上

G15

nmax(r/min)

1685

1265

560

420

280

60

30



Qmax(m3/h)

1.41

1.06

0.47

0.35

0.23

0.05

0.025



G25

nmax(r/min)

1110

870

380

280

200

50

25



Qmax(m3/h)

3.85

3.01

1.32

0.97

0.69

0.17

0.087



G35

nmax(r/min)

1030

845

350

260

185

50

25



Qmax(m3/h)

7.23

5.93

2.46

1.82

1.3

0.35

0.175



G40

nmax(r/min)

900

700

325

250

175

50

25



Qmax(m3/h)

12.56

9.77

4.54

3.49

2.44

0.698

0.349



G50

nmax(r/min)

745

620

300

225

150

50

25



Qmax(m3/h)

20.89

17.39

8.41

6.31

4.21

1.4

0.7



G60

nmax(r/min)

660

565

300

225

150

50

25



Qmax(m3/h)

33.42

28.61

15.19

11.39

7.6

2.53

1.266



G70

nmax(r/min)

635

540

300

225

150

50

25



Qmax(m3/h)

37.55

29.57

17.74

13.31

8.87

2.96

1.48



G85

nmax(r/min)

575

500

300

225

150

50

25



Qmax(m3/h)

64.97

56.5

33.9

25.42

16.95

5.65

2.82



G110

nmax(r/min)

520

450

300

225

150

50

25



Qmax(m3/h)

152.81

132.24

88.16

66.12

44.08

14.69

7.35



G120

nmax(r/min)

450

400

300

225

150

50

25



Qmax(m3/h)

195.34

173.64

130.23

97.67

65.11

21.7

10.85



G135

nmax(r/min)

410

365

300

225

150

50

25



Qmax(m3/h)

203.53

181.19

148.93

111.69

74.46

24.82

12.41




B、TYG型泵

泵規格
pumps specification



1～1500

1500～3000

3000～10000

10000～25000

25000～50000

50000～100000

100000～150000

150000以上

TYG2

nmax(r/min)

1800

1350

600

450

300

60

30



Qmax(m3/h)

2.2

1.65

0.73

0.55

0.366

0.073

0.037



TYG3

nmax(r/min)

1250

980

420

310

220

50

25



Qmax(m3/h)

5.23

4.1

1.76

1.3

0.92

0.21

0.1



TYG4

nmax(r/min)

1100

900

375

275

200

50

25



Qmax(m3/h)

10.98

8.89

3.74

2.75

2

0.5

0.25



TYG5

nmax(r/min)

960

745

345

265

185

50

25



Qmax(m3/h)

18.8

14.59

6.76

5.19

3.62

0.98

0.49



TYG6

nmax(r/min)

830

690

330

250

165

50

25



Qmax(m3/h)

28.28

23.48

11.23

8.51

5.62

1.7

0.85



TYG8

nmax(r/min)

675

575

310

240

160

50

25



Qmax(m3/h)

54.37

46.32

24.97

19.33

12.89

4.03

2.01



TYG10

nmax(r/min)

610

530

300

225

150

50

25



Qmax(m3/h)

95.89

83.32

47.16

35.37

23.58

7.86

3.93



TYG12

nmax(r/min)

525

450

300

225

150

50

25



Qmax(m3/h)

142.94

122.52

81.68

61.26

40.84

13.61

6.81



TYG14

nmax(r/min)

495

430

300

225

150

50

25



Qmax(m3/h)

213.84

185.76

129.6

97.2

64.8

21.6

10.8



注：1、表列粘度是以牛頓液體為準的，對於漿液和乳膠應取其沉靜狀態時粘度的平均值。
2、表列流量Qmax係泵壓p=0時，相應轉nmax的理論值。
3、粘度超過150000mpa.s的介質，泵需要特殊設計。
根據以上表格、選定適合的泵，擇其大規格者，再按輸送壓力要求確定泵的級數請參看下表。

七、泵輸送不同介質時每級允許的增壓

泵規格
pump sepcification

介質含磨蝕物情況
Media with abrasives

無磨蝕
NO wear

輕磨蝕
Low wear

中等磨蝕
Moderate wear

嚴重磨蝕
serious wear

G15

0.45

0.4

0.3

0.2

G25～135

0.6

0.5

0.35

0.2

TYG2

0.55

0.5

0.35

0.25

TYG3～14　

0.75

0.6

0.4

0.25

後，根據輸送介質的理論性質考慮泵的配套功率（下表）

八、泵輸送粘滯性介質所需功率倍數

粘度
Viscosity(mpa)

0～10000

10000～25000

25000～50000

50000～100000

100000～150000

150000以上

功率倍數
Multitude of power

1.0

1.05

1.1

1.2

1.25

特殊設計
Special design

備注：確定以上參數後，再按下表確定軸封和泵部材料組合

九、軸封和泵部材料組合

軸
封
shaft seal

P-軟添料密封。結構簡單，有自潤性，適用於重油，化工原料洗滌劑及有雜質的介質。
p-Soft packing seal, which is simply constructed and self-lubricating, suitable for heavy oil,chemicalraw matericals,detergents asd media with foreign matters.
Q-帶水環填料密封，外接潤滑液，可調整，適用於塗料，泥漿等高粘度低滲透性介質。
Q-packing seal with water ring .which connextsexternally to lubricant,and is asjustable asd suitable for media with high viscosity and low permeability such as paints and slurry.
V-單端麵機械密封，一般適用於本身有自潤性，不含雜質的各種粘度介質，如原油，種化工原料等，壽命較長，密封可靠。
V-single end mechanical seal ,normally applying to media with various levels of viscosity which are self-lubricating, free of foreign matters ,such as crude oil ,various chemical raw matericals,it enjoys along lifecycle and reliable seal.
2V-雙端麵機械密封，適用於介質本身有自潤性差，有毒，易燃易爆，易揮發，含有磨耗性顆粒及氣體，要求嚴格“零泄漏”密封。
2V-double-end mechanical seal suitable for media which are self-lubricating ,toxic ,flammable explosive volatile, and contain abrasive particulates and gases, and require "zero leak"seal.

材
料
組
合
Material composition

代號
codes

轉子
Rotors

定子內襯
Liner for stators

過流部件
Overcurrent parts

M101

45

天然橡膠
Natual rubber

45、HT200

M102

1Gr18Ni9Ti

天然橡膠
Natual rubber

1Cr18Ni9Ti、ZG1CR18Ni9Ti

M103

45

丁腈橡膠
Paracril

45、HT200

M104

1Gr18Ni9Ti

丁腈橡膠
Paracril

1Cr18Ni9Ti、ZG1CR18Ni9Ti

M105

1Gr18Ni9Ti

食品橡膠
Food-oriented rubber

1Cr18Ni9Ti、ZG1CR18Ni9Ti

M106

1Gr18Ni9Ti

氯磺化聚乙烯膠
sulfochlorinated polyethyene rubber

1Cr18Ni9Ti、ZG1CR18Ni9Ti

M107

1Gr18Ni12Mo2Ti

氯磺化聚乙烯膠
sulfochlorinated polyethyiene rubber

1Cr18Ni12Mo2Ti、ZG1CR18Ni12Mo2Ti

M108

45

乙丙橡膠
EPDM

45、HT200

M109

1Gr18Ni9Ti

乙丙橡膠
EPDM

1Cr18Ni9Ti、ZG1CR18Ni9Ti

M110

1Gr18Ni9Ti

氟橡膠
fLUORUBBER

1Cr18Ni9Ti、ZG1CR18Ni9Ti

M111

1Gr18Ni12Mo2Ti

氟橡膠
Fluorubber

1Cr18Ni12Mo2Ti、ZG1CR18Ni12Mo2Ti

　注：食品橡膠不含對人體有害的添加劑

感謝您訪問我們香蕉视频网站江泵業的網站www.a-vested-interest.com，如有任何水泵疑問我們一定會盡心盡力為您提供優質的服務。

產品導購
香蕉视频网站_黄色香蕉视频_香蕉污视频_香蕉视频污下载
