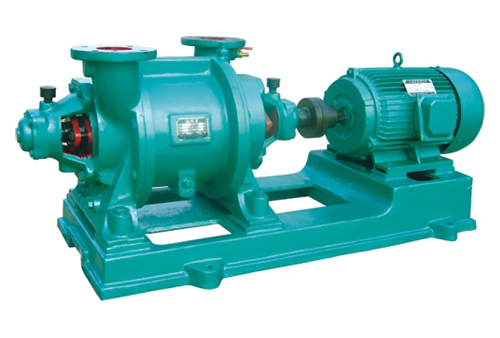

SK、2SK及SZ型水環式真空泵材質選型

時間：2012/10/10 來源：浙江香蕉视频网站江泵業有限公司

SK、2SK及SZ型水環式真空泵除了能抽吸一般性氣體外，主要優點是能抽吸可凝性氣體（如水蒸汽）。由於液環泵具有等溫壓縮的特點，所以該泵亦能抽吸易燃易爆及含腐蝕性的氣體。2YK型液環式真空泵的特點是真空度高，適用性強，當選用適當的工作介質時（有時也可以用被抽介質作為工作液），幾乎全部的工業性氣體均可被抽除。以上各種泵運行平穩，噪聲低，比水噴射泵、水蒸汽噴射泵能耗低30%，因此，液環泵在化工、輕工、食品、醫藥、造紙、電工等行業得到廣泛的應用。

本公司液水環式真空泵可提供以下選擇：
1、根據真空度的不同可選擇：
●在1.3×104~1×105 Pa(100～760 Torr) 區間長期運轉，選用單級SK型水環式真空泵。
●在5×103~1.3×104Pa(40～100Torr)區間長期運轉，選用雙級2YK型水環真空泵。
●在1×103~1.3×104Pa(8～40Torr)區間長期運轉，選用2YK型雙級油環真空泵。
2、工作介質可選擇：
●常溫水，以≤15℃為佳，一般不得高於40℃
●變壓器油或其它粘度低飽和蒸汽壓低的工業油，高適用溫度60℃。如電工行業真空幹燥。
●化工液體，直接選用化工原料，要求飽和蒸汽壓低的液體，如乙醇胺等。
●除常溫水外，選用其它工作介質應配置氣液分離器、冷卻器等，泵軸動密封應采用機封。詳細性能參數見性能表。
3、軸動密封選擇：
●一般使用場合可選用盤根密封。
●要求無泄漏使用場合應選用機封。
4、過流零件材質選擇：
●除軸外，其餘零件均為鑄鐵或銅合金，適用於抽吸無腐蝕性的氣體。
●304和316不鏽鋼。適用於抽吸含一定腐蝕性氣體。
●工程塑料，適用於抽吸含酸性的腐蝕性氣體。
5、如需一邊抽真空一邊輸送氣體，排氣口壓強超過大氣壓時可根據以下方案選擇：
●如排氣口壓強大於0.15MPa，不得用真空泵改裝，應選用專門的雙級液環壓縮機。配套電機功率應增大，應配套專門的氣液分離器及自動排水裝置。
●如排氣口壓強高於大氣壓而低於0.15MPa時，可用真空泵改裝為液環壓縮機使用。

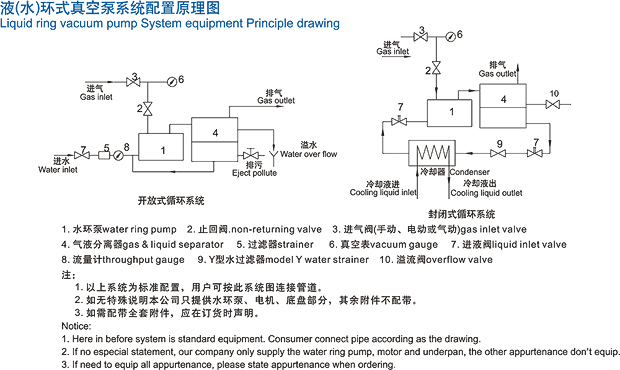

6、係統配置型式
●當排出口工作液不回用或隻有部分回用，采用開放式循環係統。
●當排出口工作液必須回用不得外排時，應采用封閉式循環係統。

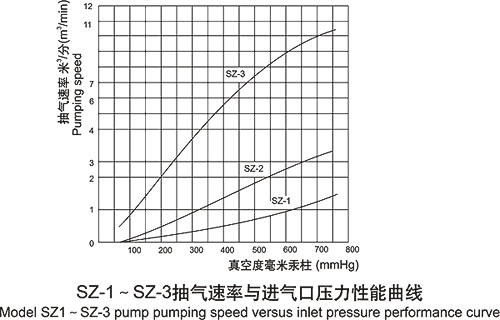

 SZ型泵主要性能參數表

型號 抽氣速率 極限壓力 電機功率 轉速 供水量 進排氣口徑 重量
m3/min Hpa Torr kw r/min L/min mm kg
SZ-1 1.5 160 122 4 1450 10 70 140
SZ-2 3.4 130 100 7.5 1460 20 70 250
SZ-3 11.5 80 60 22 980 70 125 530
SZB-8 0.84 150 110 3 1450 8 1" 80

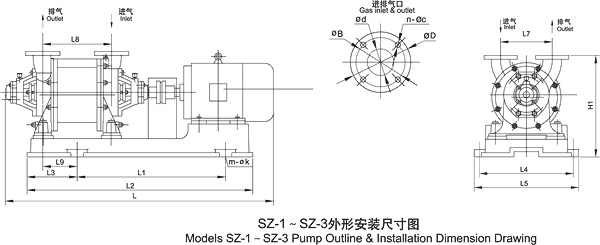

SZ-1～SZ-3外形安裝尺寸圖
型號 L1 L2 L3 L4 L5 L6 L7 L8 L9 L H1 H D d B n-Øc m-Øk
SZ-1 572 840 168 455 505 635 256 190 95 1004   490 160 70 130 4-Ø14 4-Ø18
SZ-2 690 1050 233 455 505 670 256 320 150 1248 490 490 160 70 130 4-Ø14 4-Ø18
SZ-3 1600 1824 112 640 710   285   215 2154 765 1017 235 125 210 8-Ø18 4-Ø27
