QJP型不鏽鋼多級深井泵結構圖及結構分析

時間：2013/4/14 來源：浙江揚子江泵業有限公司

一、QJP型不鏽鋼深井泵產品概述：


QJP型不鏽鋼深井泵是電機與水泵直聯一體潛入水中工作的提水機具，它適用於從深井撮地下水、也可用 於河流、水庫、水渠等到提水工程：主要用於農田灌溉及高原山區的人畜用水，亦可供城市、工、鐵路、礦山、工地供排水使用。


二、QJP型不鏽鋼深井泵產品特點：


1、電機、水泵一體、潛入水中運行，安全可靠。
2、對井管、揚水管無特殊要求（即：鋼管井、灰管井、土井等均可使用；在壓力許可下、鋼管、膠管、塑料管等均可作揚水管使用
3、安裝、使用、維護方便簡單占地麵積小、不需要造泵房。
4、結構簡單，節省原材料，管理得當與使用壽命有直接的關係。

三、QJP型不鏽鋼深井泵使用條件:


1、額定頻率為50HZ，額定電壓為380/220伏的電源。
2、水泵進水口必須在動水位1米以下，但潛水深度不得超過靜水位以下70米，電機下端距井底水深少在1米以上。
3、水溫一般不得高於20OC。
4、水質要求：（1）水中含砂量不大於0.01%（重量比）；
（2）PH值在6.5~8.5範圍；
（3）氯離子含量不大於400毫克/升
5、要求井正直、進壁光滑。

四、QJP型不鏽鋼深井泵產品結構說明：


1、QJP型不鏽鋼深井泵由：水泵、潛水電機（包括電纜）、輸水管和控製開關四大部分組成。潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相籠異步電動機，電機與水泵通過爪式或單健筒式聯軸器直接；配備有不同規格的三芯電纜；起動設備為不同容量等級的空氣開關和自偶減壓起動器、輸水管為不同直徑的鋼管製成、采用法蘭聯接，高揚程式電泵采用閘閥控製。
2、潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上；導流殼采用螺紋或螺栓聯成一體。
3、高揚程潛水泵上部裝有止回閥，避免停機水垂造成機組破壞。
4、潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。
5、潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由於溫度引起的 壓力變化；電機繞組采用聚乙稀絕緣，尼龍護套耐用消費品水電磁線，電纜聯接方式按QJ型電纜接頭工藝，把接頭絕緣脫去刮淨漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏2~3層，外麵包上2~3層防水膠布或用水膠粘結包一層橡膠帶（自行車裏帶）以防滲水。
6、電機密閉，采用精密止口螺栓，電纜出口加膠墊進行密封。
7、電機上端有一個注水孔，有一個放氣孔，下部有一個放水孔。
8、電機下部裝有上下止推軸承，止推軸承上有溝槽用於冷卻，和它對磨的是不鏽鋼推力盤，隨水泵的上下軸向力。


五、QJP型不鏽鋼深井泵型號意義:

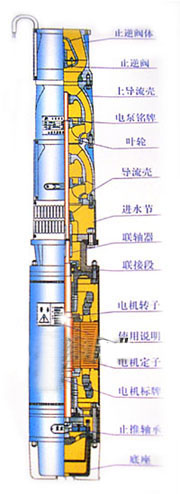

六、QJP型不鏽鋼深井泵結構說明:



七、QJP型不鏽鋼深井泵性能參數:

序號
型號
電機功率
流量揚程（m3/h)/h
出水管徑
適用井徑
HP
KW
1
100QJ1.5-40/7
0.5
0.37
1.5/40
2/35
3/25
40(1.5")
100
2
100QJ1.5-50/9
0.75
0.55
1.5/50
2/43
3/35
40(1.5")
100
3
100QJ1.5-70/12
1
0.75
1.5/70
2/63
3/50
40(1.5")
100
4
100QJ1.5-98/17
1.5
1.1
1.5/98
2/87
3/70
40(1.5")
100
5
100QJ1.5-127/23
2
1.5
1.5/127
2/115
3/92
40(1.5")
100
6
100QJ1.5-168/30
3
2.2
1.5/168
2/145
3/115
40(1.5")
100
7
100QJ1.5-260/45
5
3.7
1.5/260
2/245
3/200
40(1.5")
100
8
100QJ2-45/8
0.75
0.55
2/45
3/40
4/33
40(1.5")
100
9
100QJ2-63/11
1
0.75
2/63
3/57
4/48
40(1.5")
100
10
100QJ2-85/15
1.5
1.1
2/85
3/73
4/60
40(1.5")
100
11
100QJ2-115/21
2
1.5
2/115
3/100
4/85
40(1.5")
100
12
100QJ2-155/28
3
2.2
2/155
3/138
4/112
40(1.5")
100
13
100QJ2-235/42
5
3.7
2/235
3/205
4/170
40(1.5")
100
14
100QJ3-40/7
0.75
0.55
3/40
4/33
5/25
40(1.5")
100
15
100QJ3-55/10
1
0.75
3/55
4/43
5/35
40(1.5")
100
16
100QJ3-70/13
1.5
1.1
3/70
4/59
5/48
40(1.5")
100
17
100QJ3-100/18
2
1.5
3/100
4/87
5/65
40(1.5")
100
18
100QJ3-130/23
3
2.2
3/130
4/112
5/98
40(1.5")
100
19
100QJ3-180/33
5
3.7
3/180
4/156
5/130
40(1.5")
100
20
100QJ3-240/43
7.5
5.5
3/240
4/206
5/175
40(1.5")
100
21
100QJ4-45/8
1
0.75
4/45
5.5/40
7/35
40(1.5")
100
22
100QJ4-60/11
1.5
1.1
4/60
5.5/49
7/40
40(1.5")
100
23
100QJ4-73/13
2
1.5
4/73
5.5/60
7/50
40(1.5")
100
24
100QJ4-110/20
3
2.2
4/110
5.5/85
7/70
40(1.5")
100
25
100QJ4-150/28
5
3.7
4/155
5.5/127
7/95
40(1.5")
100
26
100QJ4-190/35
7.5
5.5
4/190
5.5/168
7/130
50(2")
100
27
100QJ6-40/7
1
0.75
6/40
8/30
10/20
50(2")
100
28
100QJ6-50/9
1.5
1.1
6/50
8/40
10/30
50(2")
100
29
100QJ6-62/11
2
1.5
6/62
8/53
10/41
50(2")
100
30
100QJ6-83/15
3
2.2
6/83
8/72
10/60
50(2")
100
31
100QJ6-120/23
5
3.7
6/120
8/102
10/82
50(2")
100
32
100QJ6-180/33
7.5
5.5
6/180
8/150
10/120
50(2")
100
33
100QJ8-40/7
1.5
1.1
8/40
10/32
12/25
50(2")
100
34
100QJ8-50/9
2
1.5
8/50
10/41
12/33
50(2")
100
35
100QJ8-78/14
3
2.2
8/78
10/65
12/52
50(2")
100
36
100QJ8-99/19
5
3.7
8/99
10/80
12/62
50(2")
100
37
100QJ8-138/25
7.5
5.5
8/138
10/110
12/85
50(2")
100
38
100QJ8-190/34
10
7.5
8/190
10/150
12/120
50(2")
100
39
100QJ12-40/7
2
1.5
12/40
14/30
16/23
50(2")
100
40
100QJ12-50/9
3
2.2
12/50
14/42
16/35
50(2")
100
41
100QJ12-75/15
5
3.7
12/75
14/63
16/50
50(2")
100
42
100QJ12-116/22
7.5
5.5
12/116
14/88
16/73
50(2")
100
43
100QJ12-152/28
10
7.5
12/152
14/123
16/98
50(2")
100
44
100QJ16-40/7
3
2.2
16/40
18/35
20/30
50(2")
100
45
100QJ16-50/9
5
3.7
16/50
18/44
20/39
50(2")
100
46
100QJ16-100/16
7.5
5.5
16/100
18/83
20/61
50(2")
100
47
100QJ16-125/23
10
7.5
16/125
18/98
20/73
50(2")
100
48
150QJ25-30/3
5
3.7
25/30
30/25
35/20
80(3")
100
49
150QJ25-45/5
7.5
5.5
25/45
30/40
35/30
80(3")
150
50
150QJ25-60/7
10
7.5
25/60
30/55
35/45
80(3")
150
51
150QJ25-75/9
15
11
25/75
30/65
35/55
80(3")
150
52
150QJ35-35/4
7.5
5.5
35/35
40/30
45/25
80(3")
150
53
150QJ35-45/6
10
7.5
35/45
40/40
45/30
80(3")
150
54
150QJ35-55/8
15
11
35/55
40/50
45/40
80(3")
150
55
150QJ35-70/10
20
15
35/70
40/60
45/50
80(3")
150
56
150QJ15-100/24
20
15
15/200
20/160
25/110
80(3")
150
57
150QJ15-240/30
25
18.5
15/240
20/200
25/130
80(3")
150
58
150QJ15-280/37
30
22
15/280
20/240
25/160
80(3")
150
59
150QJ40-90/13
20
15
40/90
45/75
50/60
80(3")
150
60
150QJ40-110/16
25
18.5
40/110
45/100
50/70
80(3")
150
61
150QJ40-140/19
30
22
40/140
45/110
50/90
80(3")
150
62
150QJ40-180/25
40
30
40/170
45/150
50/130
80(3")
150
63
150QJ50-140/21
40
30
50/140
55/110
60/80
80(3")
150
64
150QJ50-170/27
50
37
50/180
55/140
60/110
80(3")
150
65
150QJ70-130/12
50
37
70/130
80/100
90/80
80(3")
150
66
150QJ70-160/14
60
45
70/160
80/120
90/100
80(3")
150
67
150QJ90-120/11
60
45
90/120
100/100
110/80
80(3")
150
