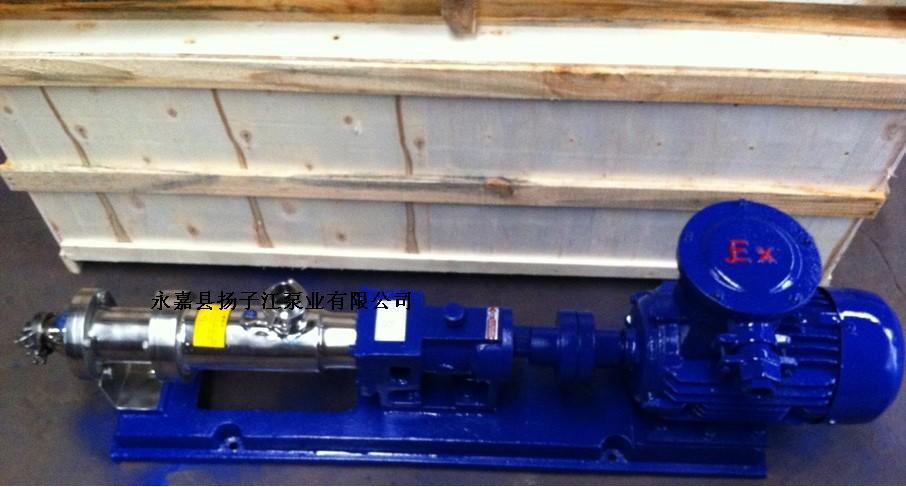

G30-1食品級不鏽鋼防爆單螺杆泵實物圖及結構分析
時間：2013/4/8 來源：浙江香蕉视频网站江泵業有限公司
一、G(EX)型防爆單螺杆泵的產品概述：
G(EX)型防爆單螺杆泵是按迥轉齧合容積式原理工作的新型泵種。主要工作部件是偏 心螺杆（轉子）和固定的襯套（定子）。由於該二部件的特殊幾何開頭分別 形成單獨的密封容腔。介質由軸向均勻推行流動。內部流速代低，容積保持 不變。壓力穩定,因而不會產品渦流和攪動。每級泵的輸出壓力為0.6Mpa,揚程60m（清水），自吸高度一般在6m，適用於輸送介質溫度80℃以下（特殊要求可達150℃）。
二、G(EX)型防爆單螺杆泵的產品特點：
G(EX)型防爆單螺杆泵因定子選用多種彈性材料製成，所以螺杆泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特點。其流量與轉速成正比。傳動可采用聯軸器直接傳動，或采用調速電機，三角帶，變速箱等裝置變速。這種泵零件少，結構緊湊，體積小，維修簡便，轉子和定子是本泵的易損件，結構簡單，便於裝拆。
三、G(EX)型防爆單螺杆泵的型號意義：
G(EX)型防爆單螺杆泵
例如: FG35-1
F-表示泵體和內零件材料全部為不鏽鋼
無字母泵體為鑄鐵,其內部零件材料為不鏽鋼
G-係列單螺杆泵
35-螺杆名義直徑
1-表示一級
|
泵體大承壓 |
1.6MPa |
|
|
大輸出壓力
單級
雙級 |
0.6MPa
1.2MPa |
同時還須考慮軸封所允許的壓力 |
|
大允許真空度 |
0.085MPa |
決定於運轉條件、級數、旋轉方向與軸封方式 |
|
泵所輸送介質允許高溫度 |
150℃ |
決定於泵所輸送的介質及所用的彈性體材質 |
|
大粘度 |
270000cst |
決定於泵所輸送的介質及泵的轉速和規格 |
|
大允許固體含量 |
60% |
決定於泵的規格及固體的特點和大小 |

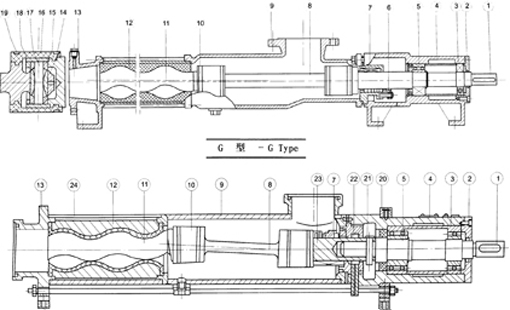

零件明細
|
序
號 |
名稱 |
序
號 |
名稱 |
|
1 |
傳動軸 |
13 |
壓出管 |
|
2 |
軸承壓蓋 |
14 |
銷套 |
|
3 |
單列軸承 |
15 |
銷環 |
|
4 |
托架 |
16 |
橡膠護套 |
|
5 |
雙列軸承 |
17 |
銷子 |
|
6 |
填料密封 |
18 |
護圈 |
|
7 |
機械密封 |
19 |
鋼帶卡 |
|
8 |
聯接軸 |
20 |
拖盤 |
|
9 |
吸入管 |
21 |
銷軸 |
|
10 |
萬向節 |
22 |
密封體 |
|
11 |
螺杆 |
23 |
空心軸 |
|
12 |
襯套 |
24 |
套筒 |
四、G(EX)型防爆單螺杆泵的性能參數：
標準 每100轉理論流量 允許工作壓力(MPa) 允許大顆粒粒徑 轉速流量近似成正比關係 泵合理流量範圍(m3/h) 佳工作 配套電機 吸入法蘭 排出法蘭 配套代號 泵400r/min 時流量(M3/h) 孔徑 通徑 孔徑 通徑 可選方式(代號) 有以下多種配套方式 G15-1 1.63 0-0.6 3 0.3 0.3-0.8 400-1000 0.55-0.75 125 50 110 40 1.2.3.4. 1、表示6極電機直帶 G15-2 1.63 0-12 3 0.3 0.3-0.8 400-1000 0.75-1.1 125 50 110 40 G15-3 1.63 0-18 3 0.3 0.3-0.8 400-1000 1.1-1.5 125 50 110 40 G15-4 1.63 0-2.4 3 0.3 0.3-0.8 400-1000 1.5-2.2 125 50 110 40 G25-1 6.27 0-0.6 5 1.2 1-3.4 400-900 1.1-1.5 125 50 110 40 G25-2 6.27 0-1.2 5 1.2 1-3.4 400-900 1.5-2.2 125 50 110 40 G25-1A 12.65 0-0.6 5 2.4 2-5.5 400-900 1.5-2.2 125 50 110 40 G35-1 13.11 0-0.6 6 2.7 4-6 400-900 2.2-3 145 65 145 65 G35-2 13.11 0-1.2 6 2.7 4-6 400-900 3-4 145 65 145 65 G40-1 24.91 0-0.6 8 5.0 6-8 400-800 2.2-3 145 65 145 65 G40-2 24.90 0-1.2 8 5.0 6-8 300-600 4-4.5 160 80 160 80 G40-3 24.90 0-1.8 8 4.8 6-8 300-500 5.5-7.5 160 80 160 80 G40-4 24.90 0-2.4 8 4.5 6-8 300-500 7.5-11 180 100 145 65 G50-1 49.62 0-0.6 10 10.5 8-13 300-500 4-5.5 160 80 160 80 2.3.4.5 G50-2 49.62 0-1.2 10 10.5 8-13 300-500 7.5-11 170 100 160 80 G50-3 49.62 0-1.8 10 10.0 8-13 300-500 11-15 200 125 180 100 G50-4 49.62 0-2.4 10 10.0 8-13 250-400 15-18.5 200 125 180 100 G60-1 103.91 0-0.6 11 20.0 13-20 300-450 7.5-11 170 100 160 80 2.3.5. G60-2 103.91 0-1.2 11 20.0 13-20 300-450 11-15 170 100 160 80 G60-3 103.91 0-1.8 11 20.0 13-20 300-400 15-18.5 200 125 180 100 G60-4 103.91 0-2.4 11 19.0 13-20 300-400 18.5-22 200 125 180 100 G70-1 105.10 0-0.6 13 24.0 20-24 300-450 11-15 200 125 180 100 G70-2 105.10 0-1.2 13 24.0 20-24 250-400 15-18.5 200 125 180 100 G70-A1 105.12 0-0.6 13 30.0 24-30 300-450 11-15 210 125 210 125 G85-1 221.60 0-0.6 15 43.0 30-35 250-350 15-18.5 210 125 210 125 G85-2 177.60 0-1.2 15 35.0 28-53 250-350 18.5-22 210 125 210 125 G85-3 201.60 0-1.8 15 40.0 30-35 250-350 30-37 280 200 295 200 G85-4 198.50 0-2.4 15 39.0 25-32 200-300 37-45 280 200 295 200 2.3.5. G105-1 400.43 0-0.6 18 74.0 35-50 250-350 22-30 280 200 295 200 G105-2 400.43 0-1.2 18 74.0 35-50 250-350 37-45 280 200 295 200 2.3.5. G110-1 532.40 0-0.6 24 105.0 50-80 200-300 22-30 280 200 295 200 G110-2 532.40 0-1.2 24 105.0 50-80 200-300 30-37 280 200 295 200 G110-3 532.40 0-1.8 24 100.0 50-80 200-300 37-45 280 200 295 200 G110-4 530.40 0-2.4 24 98.0 45-76 180-280 45-75 280 200 295 200 G120-1 764.64 0-0.6 30 146.0 80-110 200-300 30-37 280 200 295 200 G120-2 764.64 0-1.2 30 146.0 80-110 200-300 37-45 280 200 295 200 G135-1 835.58 0-0.6 35 160.0 110-130 150-280 37-45 280 200 295 200 G135-2 835.58 0-1.2 35 160.0 110-130 150-280 55-75 280 200 295 200
型號
Standard model
Theoretical flow(L)/100 revolutions
Allowable max particulate size (mm)
Allowable max particulate size(mm)
Rotation flow is approximate to proportion
Rational flow range of pump(m3/h)
轉速
Optimum working rotation velocity(r/min)
功率(KW)
Power of the matching motor(kw)
Pump-in flange
Pump-out flange
與方式
Matching code and mode
Flow(m3/h)when the pump is 400r/min
(mm)
Orifice size (mm)
(mm)
Though oath (mm)
(mm)
Orifice size (mm)
(mm)
through path (mm)
Options(code)
A suite of configuration available as shown as below
5.
Indicating the straight belt of motor with 6 steps
2、配減速箱與普通4極電機
With reducer casing and normal motor of 4 step
3、配減速箱與防暴電機
With reducer casing and rxplosion-proof motor
4、調速電機或無級變速電機直帶
Straight belt of variable speed motor or stepless variable speed motor
5、配減速箱與調速電機（或無級變速電機）
WIth reducer casing asd variable speed motor (or stepless variable speed motor)
6、采用皮帶輪減速背包式安裝
Installation of belt pulley by reducing kit
7、采用皮帶輪減速旁置式安裝
installation of belt pulley by side reducer
8、配減速箱與6極電機
With reducer casing and motor with 6steps
9、配減速箱與8極電機
With reducer casing and motor with 8 steps
注：客戶可根據工況需要選擇直立式安裝單螺杆泵
Note:Customers can select vertical single screw pump as required by the behaviors
6.7
6.7.8
7.8.9
