FMZ化工自吸泵酒精泵飲料泵使用注意事項

時間：2013/4/5 來源：浙江香蕉视频网站江泵業有限公司

一、JMZ、FMZ移動化工自吸泵（酒精泵）產品概述及特點

JMZ移動式自吸泵采用新型機械密封組裝，安全防爆，長年不漏，適合輸送-３５度+８０度的各種酒類、飲料、乳品、藥劑、汽油、溶劑油、糖漿等(超過４０度吸程將明顯降低)。本泵具有結構緊湊、操作簡便、體積小、重量輕、性能穩定、不用底閥、起動時不需引灌等特點，該泵更換３-４個零件後便可用於輸送濃漿、酸、堿、鹽等液體。此泵性能範圍：流量為３m3/h-100m3/h,揚程為18m-14m,口徑為25mm-150mm

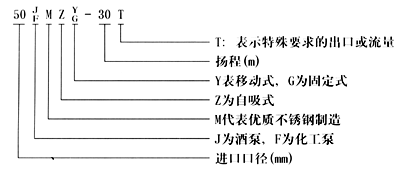

二、JMZ、FMZ移動化工自吸泵（酒精泵）型號意義

三、JMZ、FMZ移動化工自吸泵（酒精泵）性能參數

型號	口徑(mm		流量(m3/h	揚程	吸程(m)	電機	轉動(r/min)	型號
型號	進口	出口	流量(m3/h	揚程	吸程(m)	電機	轉動(r/min)	型號
25JMZ-22	25	25	3	22	5	1.1	2900	25JMZ-22
25JMZ-30	25	25	3	30	6	1.5	2900	25JMZ-30
40JMZ-22	40	25	6	22	5	1.5	2900	40JMZ-22
40JMZ-30	40	25	6	30	6	2.2	2900	40JMZ-30
40JMZ-40	40	25	6	40	6	3	2900	40JMZ-40
50JMZ-22	50	40	12	22	5	2.2	2900	50JMZ-22
50JMZ-30T	50	50	20	30	6	4	2900	50JMZ-30T
50JMZ-40	50	40	12	40	6	4	2900	50JMZ-40
65JMZ-22	65	50	24	22	5	4	2900	65JMZ-22
65JMZ-30T	65	65	30	30	6	5.5	2900	65JMZ-30T
80JMZ-22	80	65	48	22	5	7.5	2900	80JMZ-22
80JMZ-30	80	65	48	30	5	7.5	2900	80JMZ-30
1250JMZ-18	1250	100	100	180	5	15	2900	1250JMZ

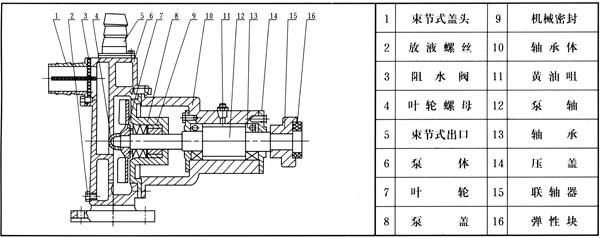

四、JMZ、FMZ移動化工自吸泵（酒精泵）結構圖

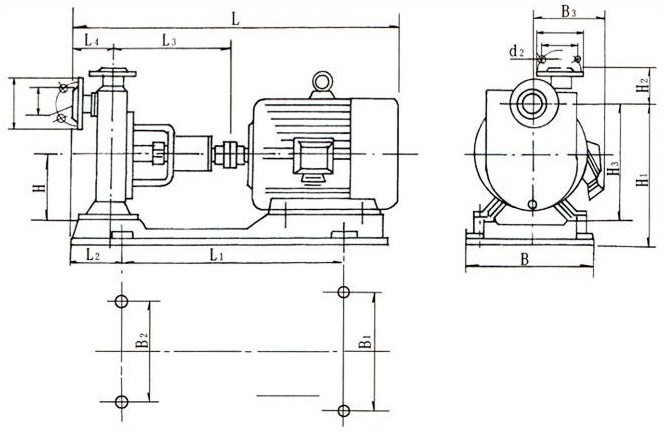

五、JMZ、FMZ移動化工自吸泵（酒精泵）安裝尺寸

六、JMZ、FMZ移動化工自吸泵（酒精泵）使用說明

1、本單位泵出廠時一般都已配好三相電機，用戶接上380V電源，轉向正確，便可使用。（如需配單相電機，應在訂購時說明了，單相電機隻能接220V電源使用）。

2、泵第一次使用前必須從排氣羅塞處把泵體注滿溶液。旋緊羅絲，再按轉向標誌，啟動電機，按吸程高低不同一般需要2~4分鍾，自動排完空氣，輸送液體，下次啟動則不需收灌。長期不用的泵啟動時，應先打開加水羅絲，檢查泵體是否存在液體，如不足請補滿。

3、嚴禁泵體內無液體，啟動電機，以防機械密封磨擦，發熱燒壞。

4、泵起動前，應用於旋轉聯軸器，檢查是否旋轉靈活，如果阻力大，應查明原因，處理後才可合閘啟動。

5、運轉後，觀察密封部位是否有泄漏，如有輕微泄漏，可讓其跑合10~20分鍾，等動靜環端麵磨合均勻後一般可解決，否則應拆開逐項檢查，重新安裝。

6、輸送酸類濃漿，停車後應用清水衝洗，以減少積存酸、堿液體對泵和管道的腐蝕，尤其可以避免介質沉澱在密封動靜環上，造成下次起動時咬靜環。

7、泵的主軸和轉動部件應保持清潔，軸承體內每年要補充2~3次黃油，數量以加滿黃油室的40%為宜。

8、泵上配套的電機，請注意防潮、防腐蝕、更換電機時，新電機的容量和轉速必須與原來的一致。

七、JMZ、FMZ移動化工自吸泵（酒精泵）安裝和拆修

（一）新泵的安裝：

1、泵可按“泵外形安裝尺寸表”進行打基礎和確定底腳螺栓位置。但是好等泵運到現場後按底座尺寸進行施工。

2、泵裝於基礎上，可用墊鐵調整機組水平，用水平儀檢查泵和電機軸的水平，要重新檢查和調整泵軸心和電機軸心的同度度，用刀口平尺和塞尺檢查泵和聯軸器外圓、上、下、左、右的差數均不得超過0.15毫米。兩聯軸器端麵間隙偏差不超過0.2毫米。

3、不應用泵承受管路重量，管路重量應有管路支撐設備承受。

4、按裝結束應用手轉動聯軸器看是否輕鬆靈活，有無卡滯現象。

（二）泵的拆裝：

1、擰下軸承體與泵體連接的四個螺絲，同時將機械密封和泵蓋鬆開。

2、擰開葉輪螺（右旋）取下葉輪、鍵和泵蓋，再將機械密封從泵蓋中取下。

3、用拉子拉下聯軸器後拆下鍵，軸承端蓋，後將軸和軸承拆開。

4、泵的裝配順序按上述相反進行。

5、自吸泵的進口束節重裝時，請注意阻水閥應向正麵，以便與阻水閥正麵貼合保證自吸效果。

（三）機械密封的安裝：

1、更換機械密封時，應注意規格，型號都要與原來的相符。

2、在安裝機械密封過程中，應保持清潔，不許敲打密封原件，以防損傷和破壞。

3、安裝大小密封圈和動靜環時軸表麵應塗上一層清潔的機油和透明油。

4、將靜環和大膠圈裝入泵蓋，然後一起裝上軸上（注意：動環銷必須對準葉輪的傳動孔）。

5、將彈簧座、彈簧、推環組成一體、以彈簧座端麵為作力點，將其推上主軸，其推力以彈簧壓縮2-4mm後在軸上滑動為宜。如彈簧尚未壓縮，即可滑動，則表示動環與主軸配合偏鬆，摩擦偏小，如彈簧壓縮6mm以上，動環和密封圈仍不能在軸上滑動，則說明其配合偏緊，應以檢查機械密封是否與原來的相符合。

八、JMZ、FMZ移動自吸泵（酒精泵）故障與排除

故障

產生原因

排除方法

不出液

1泵內沒有灌注滿啟動液

2吸入管、壓出管或泵的流產堵塞

3吸入管路漏氣

4吸上高度超過允許範圍

5使用揚程超過了設計揚程

6輸送熱地、發揮性介質

7轉向反了
