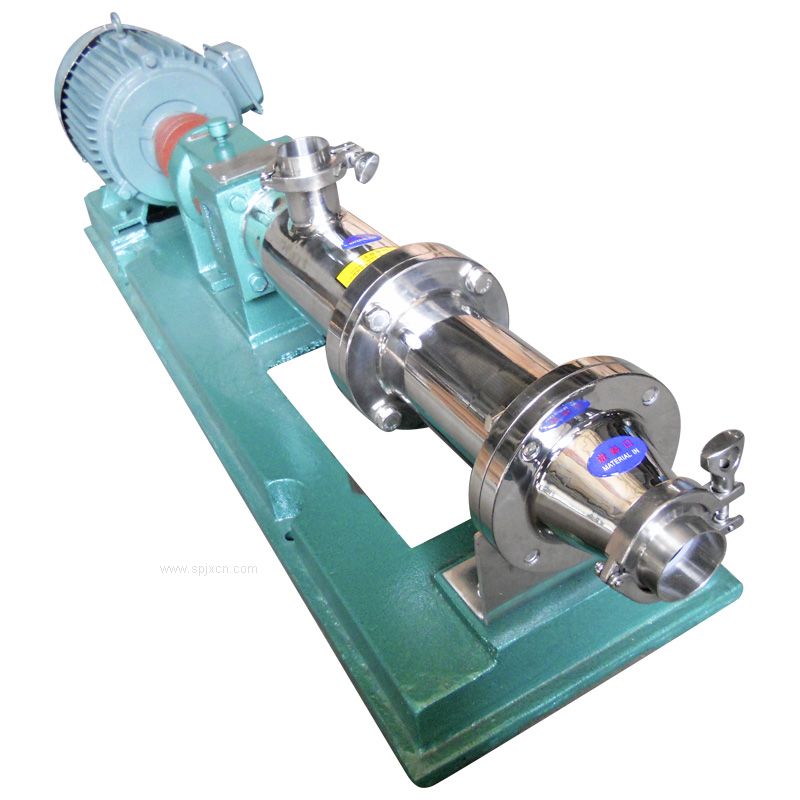

食品級不鏽鋼高濃度高粘度濃漿泵工作原理及使用說明
時間:2012/11/30 來源:浙江香蕉视频网站江泵業有限公司

本濃漿泵係單杆濃漿螺杆泵(又名螺杆泵),可輸送高濃度高粘度< 10000PaS 及含有顆粒的懸浮漿液。輸送液流穩定,無過流、脈動及攪拌、剪切漿液現象。排出壓力與轉速無關,低流量也可保持高的排出壓力。流量與轉速成正比,通過變速機構或高速電機可實現流量調節。自吸能力強,液體流向由泵的旋轉方向來改變,適用於管道需反、正向衝洗的場合。運轉平穩、振動、噪聲小。
應用範圍:
廣泛應用於化工、釀造廠、食品廠、造紙廠、罐頭廠、藥廠、酒廠等單位。
工作原理及使用說明:
單螺杆是按迥轉齧合容積式原理工作的新型泵種 , 主要工作部件是偏心螺杆 ( 轉子 ) 和固定的襯套 ( 定子 ) 。由於該二部件的特殊幾何形狀 , 分別形成單獨的密封容腔 , 介質由軸向均勻推行流動 , 內部流速低 , 容積保持不變 , 壓力穩定 , 因而不會產生渦流和攪動。每級泵的輸出壓力為 0.6Mpa, 揚程 60m ( 清水 ), 自吸高度一般在 6m , 適用於輸送介質溫度 80 ℃ 以下 ( 特殊要求可達 150 ℃ ) 。因定子選用多種彈性材料製成 , 所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送 , 有一般泵種所不能勝任的特點。其流量與轉速成正比。傳動可采用聯軸器直接傳動 , 或采用調速電機 , 三角帶 , 變速箱等裝置變速。這種泵零件少 , 結構緊湊 , 體積小 , 維修簡便 , 轉子和定子是本泵的易損件 , 結構簡單 , 便於裝拆。
G 型螺杆泵性能參數
|
型號 |
轉速 r/min |
流量 m 3 /h |
壓力 MPa |
電機 KW |
揚程 m |
進口 mm |
出口 mm |
|
G25-1 |
960 |
2 |
0.6 |
1.5 |
60 |
Dg32 |
Dg25 |
|
G25-2 |
960 |
2 |
1.2 |
2.2 |
120 |
Dg32 |
Dg25 |
|
G30-1 |
960 |
5 |
0.6 |
2.2 |
60 |
Dg50 |
Dg40 |
|
G30-2 |
960 |
5 |
1.2 |
3.0 |
120 |
Dg50 |
Dg40 |
|
G35-1 |
960 |
8 |
0.6 |
3.0 |
60 |
Dg65 |
Dg50 |
|
G35-2 |
960 |
8 |
1.2 |
4.0 |
120 |
Dg65 |
Dg50 |
|
G40-1 |
960 |
12 |
0.6 |
4.0 |
60 |
Dg80 |
Dg65 |
|
G40-2 |
960 |
12 |
1.2 |
5.5 |
120 |
Dg80 |
Dg65 |
|
G50-1 |
960 |
20 |
0.6 |
5.5 |
60 |
Dg100 |
Dg80 |
|
G50-2 |
960 |
20 |
1.2 |
7.5 |
120 |
Dg100 |
Dg80 |
|
G60-1 |
960 |
30 |
0.6 |
11 |
60 |
Dg125 |
Dg100 |
|
G60-2 |
960 |
30 |
1.2 |
15 |
120 |
Dg125 |
Dg100 |
|
G70-1 |
960-720 |
45 |
0.6 |
15 |
60 |
Dg150 |
Dg125 |
