DFG型立式管道離心泵性能參數表及結構圖

時間：2012/11/29 來源：浙江香蕉视频网站江泵業有限公司

DFG型立式管道離心泵   DFG型立式管道泵

產品概述

DFG(DFRG)、DFW(DFWR)係列單級離心泵為直聯式管道泵結構，葉輪安裝於電機加長軸上，具有運行平穩結構簡單、維護檢修簡便、安裝方便及占地麵積省(與普通臥式泵比占地麵積節省30%以上)等特點；可輸送介質溫度 <105℃的清水或物理化學特性類似於清水的其他液體。

產品特點

1、高效節能：采用CFD計算流體動力學，分析計算出泵內壓力分布和速度分布關係、優化泵的流道設計，確保泵有高效的水力形線，提高了泵的效率。

2、安裝、維修方便：由於電機與泵直聯,簡化了中間傳動結構,安裝維修極為方便。

3、運行平穩，安全可靠：電機軸和水泵軸為同軸直聯、同心度高，運行平穩，安全可靠。

4、不鏽鋼軸套：軸的機封位置是相對易被鏽蝕之處，直聯式泵軸一旦被鏽蝕，易造成機械密封失效。DFG(DFRG)泵此處采用鑲配不鏽鋼軸套，避免鏽蝕發生，提高了軸壽命，降低了運行維護成本。

5、軸承：泵所配電機中，Y(Y2)280以下軸伸端軸承(包括Y180以下風葉端軸承)采用封閉式軸承，正常使用時，免電機軸承的維護保養。

6、機封：機械密封基件一般選用橡膠波紋管結構，將傳統機械密封中軸上密封由O形圈的線密封改為橡膠件的兩道麵密封，在清水介質時提高了密封效果。

工作條件

流量範圍：2-1400m3/h
揚程範圍：5-130m
係統大工作壓力：≤1.6MPa
工作溫度：普通型：-15℃≦T≦80℃
熱水型：80℃﹤T﹤105℃
配套電機：絕緣等級：B級或F級﹙B﹚
防護等級：IP44或IP54
環境溫度：≦＋40℃
電機類型：Y或Y2

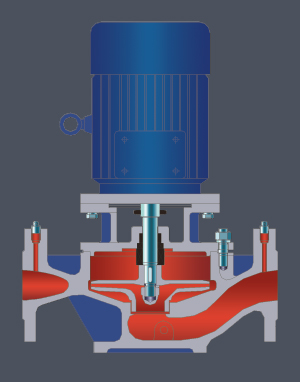

結構圖:

性能參數表

泵型號
流量
揚程
(m)
效率
(%)
轉速
(r/min)
電機功率
(kw)
汽蝕佘量
(m)
(m 3 /h)
(l/s)
15-80
1.5
0.42
8
34
2800
0.18
2.3
20-110
2.5
0.69
15
34
2800
0.37
2.3
20-160
2.5
0.69
32
25
2900
0.75
2.3
25-110
4
1.11
15
42
2900
0.55
2.3
25-125
4
1.11
20
36
2900
0.75
2.3
25-125A
3.6
1.0
16
35
2900
0.55
2.3
25-160
4
1.11
32
32
2900
1.5
2.3
25-160A
3.7
1.03
28
31
2900
1.1
2.3
32-125
5
1.39
20
44
2900
0.75
2.3
32-125A
4.5
1.25
16
43
2900
0.5
2.3
40-100
6.3
1.75
12.5
54
2900
0.55
2.3
40-100A
5.6
1.56
10
52
2900
0.37
2.3
40-125
6.3
1.75
20
46
2900
1.1
2.3
40-125A
5.6
1.56
16
45
2900
0.75
2.3
40-160
6.3
1.75
32
40
2900
2.2
2.3
40-160A
5.9
1.64
28
39
2900
1.5
2.3
40-160B
5.5
1.53
24
38
2900
1.1
2.3
40-200
6.3
1.75
50
33
2900
4.0
2.3
40-200A
5.9
1.64
44
31
2900
3.0
2.3
40-200B
5.3
1.47
36
29
2900
2.2
2.3
40-250
6.3
1.75
80
28
2900
7.5
2.3
40-250A
5.9
1.64
70
28
2900
5.5
2.3
40-250B
5.5
1.53
60
27
2900
4.0
2.3
40-100(I)
12.5
3.47
12.5
62
2900
1.1
2.3
40-100(I)A
11
3.05
10
60
2900
0.75
2.3
40-125(I)
12.5
3.47
20
58
2900
1.5
2.3
40-125(I)A
11
3.05
16
57
2900
1.1
2.3
40-160(I)
12.5
3.47
32
52
2900
3.0
2.3
40-160(I)A
11.7
3.25
28
51
2900
2.2
2.3
40-160(I)B
10.4
2.89
22
50
2900
1.5
2.3
40-200(I)
12.5
3.47
50
46
2800
5.5
2.3
40-200(I)A
11.7
3.25
44
45
2900
4.0
2.3
40-200(I)B
10.6
2.94
36
44
2900
3
2.3
40-250(I)
12.5
3.47
80
38
2900
11
2.3
40-250(I)A
11.6
3.22
70
38
2900
7.5
2.3
40-250(I)B
10.8
3.0
60
37
2900
7.5
2.3
40-250(I)C
10.0
2.78
52
36
2900
5.5
2.3
50-100
12.5
3.47
12.5
62
2900
1.1
2.3
50-100A
11
3.05
10
60
2900
0.75
2.3
50-125
12.5
3.47
20
58
2900
1.5
2.3
50-125A
11
3.05
16
57
2900
1.1
2.3
50-160
12.5
3.47
32
52
2900
3.0
2.3
50-160A
11.7
3.25
28
51
2900
2.2
2.3
50-160B
10.4
2.89
22
50
2900
1.5
2.3
50-200
12.5
3.47
50
46
2900
5.5
2.3
50-200A
11.7
3.25
44
45
2900
4.0
2.3
50-200B
10.6
2.94
36
44
2900
3
2.3
50-250
12.5
3.47
80
38
2900
11
2.3
50-250A
11.6
3.22
70
38
2900
7.5
2.3
50-250B
10.8
3.0
60
37
2900
7.5
2.3
50-250C
10.0
2.78
52
36
2900
5.5
2.3
50-100(I)
25
6.94
12.5
69
2900
1.5
2.5
50-100(I)A
22.3
6.19
10
67
2900
1.1
2.5
50-125(I)
25
6.94
20
68
2900
3.0
2.5
50-125(I)A
22.3
6.19
16
66
2900
2.2
2.5
50-160(I)
25
6.94
32
63
2900
4.0
2.5
50-160(I)A
23.4
6.5
28
62
2900
4.0
2.5
50-160(I)B
21.6
6.0
24
58
   2900
3.0
2.5
50-200(I)
25
6.94
50
58
2900
7.5
2.5
50-200(I)A
23.5
6.53
44
57
2900
7.5
2.5
50-200(I)B
21.8
6.06
38
55
2900
5.5
2.5
50-250(I)
25
6.94
80
50
2900
15
2.5
50-250(I)A
23.4
6.5
70
50
2900
11
2.5
50-250(I)B
21.6
6.0
60
49
2900
11
2.5
50-315(I)
25
6.94
125
40
   2900
30
2.5
50-315(I)A
23.7
6.58
113
40
2900
22
2.5
50-315(I)B
22.5
6.25
101
39
2900
18.5
2.5
50-315(I)C
20.6
5.72
85
38
2900
15
2.5
注：65-500口徑泵的性能參數表請向本公司索要！
